UMBRA H1N100-16M5 UMBRA Groub丝杆
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: H1N系列(直径06-160)
- 类型:
- 属性: UMBRA H1N100-16M5 UMBRA Groub丝杆，-UMBRA H1N100-16M5 UMBRA Groub丝杆-UMBRA H1N100-16M5 UMBRA丝杆精度等级 UMBRA丝杆的精度等级适用于不同的应用场景。对于需要高精度、高刚性和高稳定性的应用，如机床、精密仪器等，通常选择精度等级较高的丝杆。而对于需要较低精度和较高承载能力的应用，如自动化生产线、包装机械等，可以选择精度等级较低的丝杆。 UMBRA H1N100-16M5 umbra丝杠官网 Umbra 丝杠：创新与卓越的结合 UMBRA H-UMBRA H1N100-16M5 UMBRA Groub丝杆--UMBRA H1N100-16M5 UMBRA Groub丝杆-
UMBRA H1N100-16M5 UMBRA Groub丝杆 产品参数

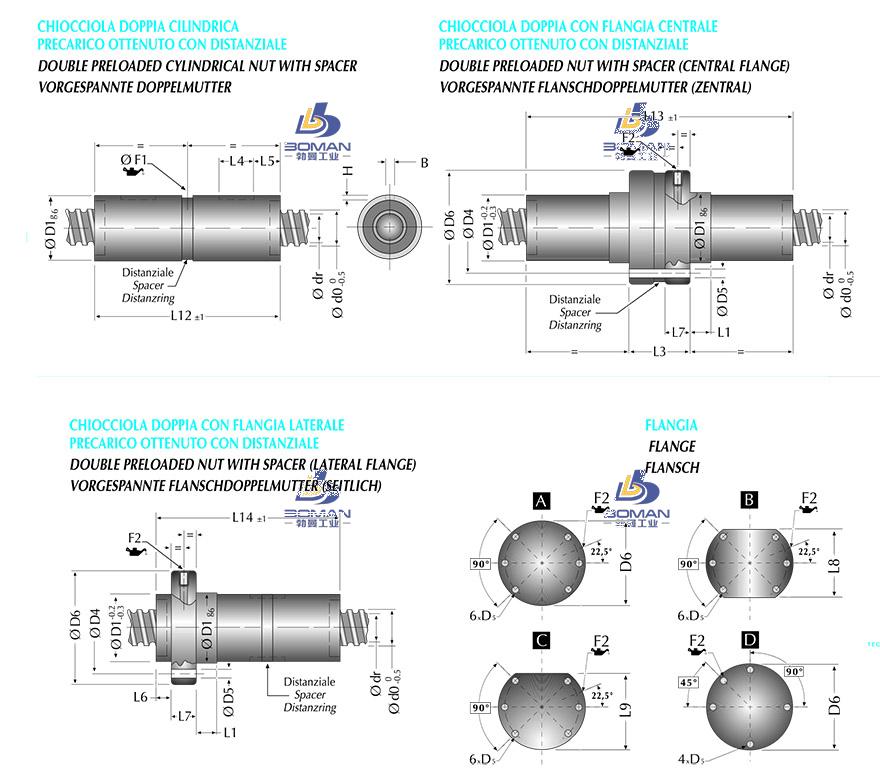

尺寸 单位：mm
| 丝杠轴外径 | 100 |
|
| 导程 | 16 |
|
| 丝杠轴底径 | 92.6 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 8.731 |
|
| 精度等级 | ||
| 螺母直径 | 150 |
|
| 法兰直径 | 202 |
|
| 螺母长度 | 167 |
|
| 螺母安装 | PCD | 176 |
| 额定动负载 | CaN | 247900 |
| 额定静负载 | C0aN | 301200 |
| 有效圈数 | 5 |
|
| 法兰盘宽度 | 30 |
|
| 法兰安装孔通孔直径 | 17,5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 2140 |
UMBRA H1N100-16M5 UMBRA Groub丝杆此型号部分数据来源于STEINMEYER施坦梅尔 1416/5.25.3,5.6 steinmeyer丝杆型号
